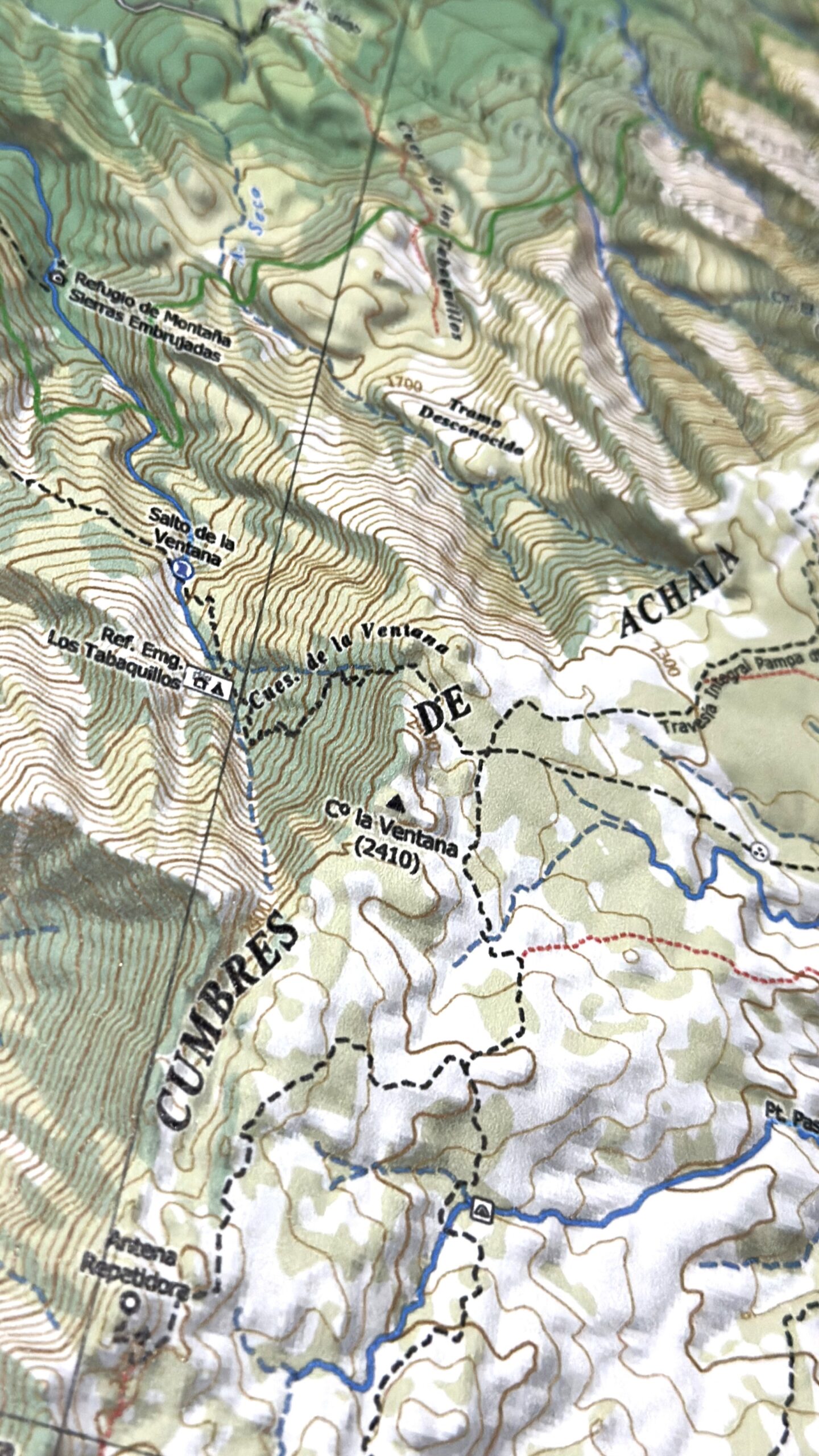

Una de las cosas que más detiene a las personas de usar mapas topográficos para salir de trekking es la complejidad que reviste comprender las curvas de nivel. Intentaré explicar con conceptos simples la interpretación precisa de esta herramienta clave para navegar en terreno con seguridad

Las Curvas de Nivel: Una Representación Matemática del Relieve

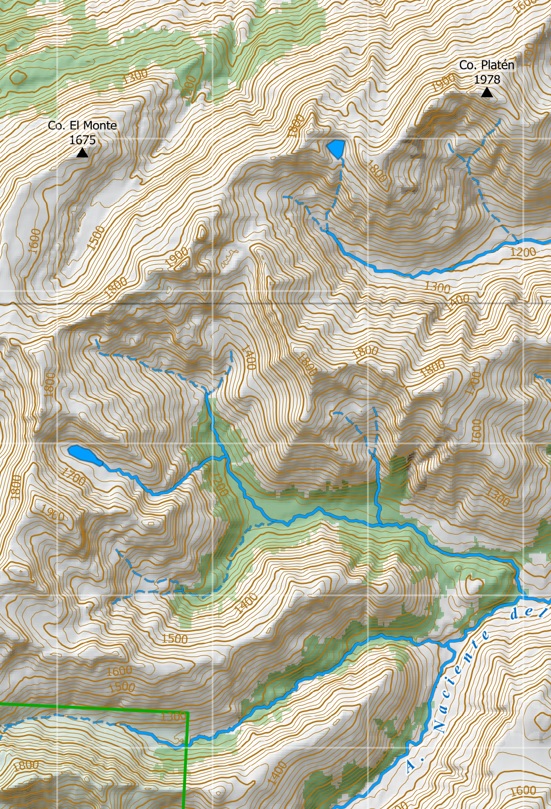

Las curvas de nivel, también conocidas como isocotas, son líneas que conectan puntos de igual elevación sobre el nivel del mar (msnm). Su principal función es representar tridimensionalmente el relieve del terreno sobre una superficie plana (el mapa).

Dos conceptos clave:
La interpretación correcta del terreno dependerá de descifrar dos conceptos clave: la distancia y la altitud.

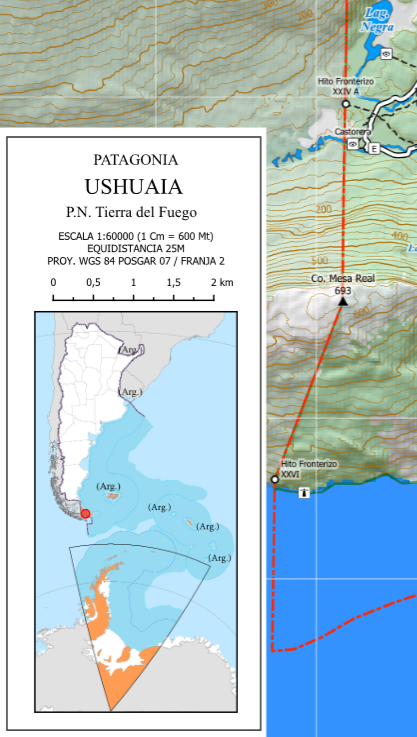

La escala del mapa (ej. 1:25,000) define la relación entre una distancia en el mapa y la distancia correspondiente en el terreno, esto es fundamental para estimar distancias reales. Para este caso 1 centímetro en el mapa equivale a 25.000 centímetros en campo, es decir 250 metros. Con una pequeña regla y un cálculo matemático se resuelve, pero para las curvas de nivel la comprensión es un poco más compleja.

El intervalo de curvas o equidistancia, es la diferencia de altura entre curvas de nivel consecutivas. Este valor es crucial porque determina la sensibilidad del mapa a las variaciones de terreno. El intervalo de curvas se elige en función del relieve del área representada; terrenos montañosos requerirán un intervalo menor (10 o 25 metros) para mostrar detalles más finos. Esta información siempre se encuentra en la leyenda del mapa.

Análisis Topográfico: Densidad y Formas de las Curvas

Densidad de las Curvas: La distancia entre las curvas de nivel indica la pendiente. Una alta densidad de curvas (curvas muy juntas) indica una pendiente pronunciada. Una baja densidad (curvas separadas) sugiere una pendiente suave. Podés analizar el recorrido de tu sendero en el mapa y hacerte una idea sobre la dificultad de ascenso que te espera.

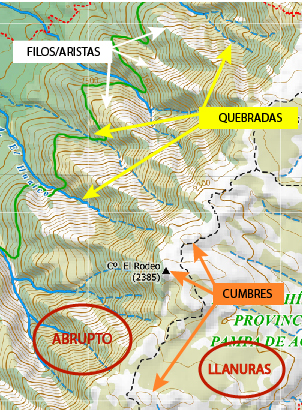

Patrones de Curvas: La forma en que las curvas de nivel se organizan proporciona información crucial.
Curvas cerradas en círculos: Indican una cumbre (si la curva más interior es la de mayor elevación) o una depresión (si la curva más interior es la de menor elevación).
Curvas en V: Indican un valle o una quebrada. El vértice de la “V” apunta cuesta arriba, hacia el punto de mayor elevación de la cuenca.
Curvas consecutivas suaves y parecidas: Sugieren una pendiente uniforme, sin cambios abruptos en la elevación. Por el contrario si entre curvas consecutivas la línea se rompe en un trazo irregular y deforme, sugiere un sector de relieve abrupto y caprichoso.
Curvas Maestras: Para mejorar la legibilidad cada cierto número de líneas paralelas encontrarás una de mayor grosor que si la seguís un poco con la vista seguro te va a llevar a un numerito sobre la linea, esta es la altitud en terreno, lo que te ayudará no sólo a determinar pendientes sino en algunos casos para poder posicionarte sobre el mapa.

Nuestros Mapas

La idea que tenemos cuando pensamos un mapa en TopoTrek, es la de poder representar una región entera con potencial trekkinero con una escala apropiada que nos permita plasmar información que realmente aporte valor al caminante. Y por eso tanto tiempo dedicado a caminar y relevar los senderos que vamos mapeando.
Te invito a conocer nuestros mapas disponibles en la Tienda Online, y animarte a sumar esta herramienta a tus salidas a la montana. El conocimiento técnico te permitirá interpretar el terreno, planificar rutas más seguras y disfrutar aún más de tus aventuras.
